详细说明

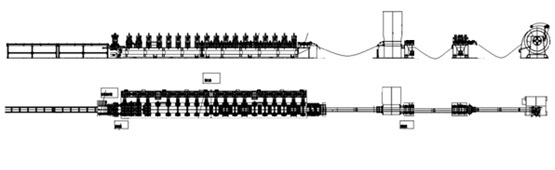

生产线布置图
![TF35×28动力柜立柱生产线](static/picture/1597822061977187.jpg)

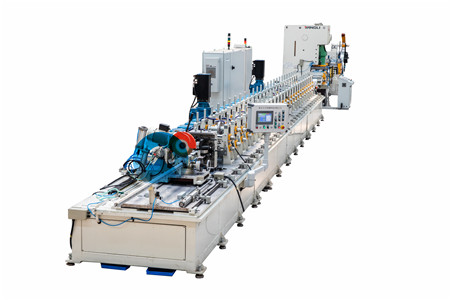

![动力柜支柱设备](static/picture/1597822061569483.jpg)
TF35×28动力柜立柱生产线产品是由电器控制,开卷机,校平机,剪切对焊机(简易),伺服送料系统,冲床,定位导向组,滚压成型,定径校型,不停机切断,无动力双侧出料等工艺的自动化集成设备。要求最好在线冲缺口一次完成,实验确实无法实现,再考虑线下配置专用液压站进行二次冲缺工序,然后进行打包堆垛 本立柱辊压成型生产线,整线生产速度约2-8米/分钟,产品外形公差±0.5mm,伺服送料精度±0.15mm;整线具备短路、过压、过流、缺相保护功能,能自动检测记录锯片锯切次数、冲头冲切次数、伺服电机温度报警、气压,润滑加油可以在触摸屏幕上显示提示。出现故障时,自动发出声光报警并显示故障位置以及显示故障处理方法,超出范围,自动停机。
技术参数:
参数表 | 项目 | 单位 | 参数 | 备注 | |
1 | 原材料规格 | 钢材类型 | Q235镀锌钢卷 | ||
强度 | MPa | ≤195 | |||
厚度 | mm | 1.25mm | |||
卷料内直径 | mm3 | 300 | |||
重量 | T | 2 | |||
2 | 板型内卷 | mm | Φ380~Φ530mm | ||
3 | 生产线速度 | m/min | 8 | ||
4 | 轧辊材质 | 镀铬15 | |||
5 | 辊压驱动 | 外部电机驱动 | |||
6 | 操作系统 | Windows2000 | |||
7 | 总电机功率 | Kw | 大约11KW | ||
8 | 控制系统 | Plc自动控制系统 | |||
9 | 维度(L*W*H) | m | 24*4.5*2.5 |

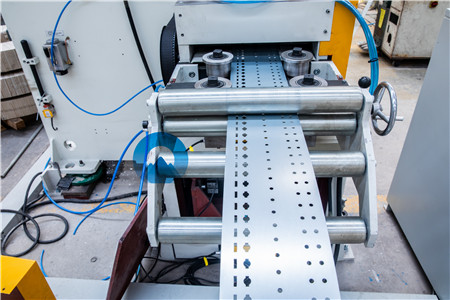

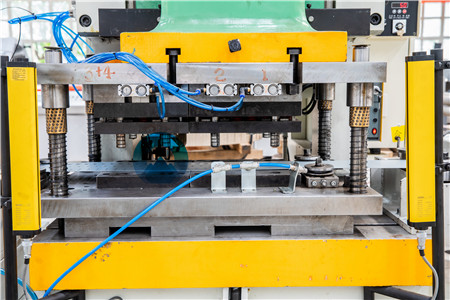

冲孔部分
动力柜立柱成型部分
